Башни Рожновского

ГК МеталлЭнергоХолдинг предлагает купить башни Рожновского (ВБР) напрямую от производителя. Доставка осуществляется во все регионы России и страны ближнего зарубежья. Принимаем оплату любым, удобным заказчику, способом — наличными средствами, перечислением на расчетный счет по реквизитам, оплата картой через онлайн-кассу. Металлоконструкции изготовлены в соответствии с требованиями ГОСТ и СНиП. Предоставляем сертификаты и все необходимые документы.

Описание

ВБР относятся к самым распространенным системам водонапорных башен. Среди характеристик конструкций этого типа можно выделить надежность, долговечность, простоту в эксплуатации. ВБР предназначены для бесперебойного водоснабжения и контроля, включая регулирование расхода и давления в системе, создания запаса. Водный резерв используется при внештатных ситуациях, например для тушения пожара. При отключении насосов из башни подается вода под давлением.

Особенности конструкции

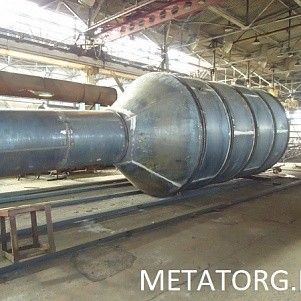

Конструкция состоит из опоры и резервуара цилиндрической формы. В верхней части бака расположен смотровое окно. В нижней части опоры находится герметичный люк. Внутри опоры проходит подпиточная и переливная труба. Снаружи на конструкции закреплена лестница с ограждением, ее длина соответствует высоте башни. На внутренних стенках ствола и резервуара также имеются лестницы. Башня устанавливается на бетонный фундамент, закрепляется растяжками. Внутри бака расположены скобы-льдоудержатели, которые предотвращают деформацию резервуара из-за всплытия больших масс льда в зимнее время.

Принцип работы

Водонапорные башни оснащаются погружными насосами, которые опускаются в скважину и обеспечивают нужное давление воды в системе. Когда вода поднимается до заданной отметки срабатывает поплавковый датчик уровня, подача воды в башню прекращается. При снижении уровня в башне насос включается автоматически, резерв пополняется.

Характеристики

Существует несколько модификаций башни Рожновского, которые отличаются объемом и диаметром бака, высотой ствола. Объем резервуара находится в диапазоне от 15 до 50 м3, его диаметр может быть от 2,4 до 3,2 м. Сооружения изготавливаются высотой от 12,5 до 25,5 м. Параметры конструкции определяются рельефом местности, количеством обслуживаемых точек, потерями давления в системе.



ВБР рассчитаны на эксплуатации в любых климатических условиях. Однако имеются некоторые ограничения:

  • Температура окружающей среды должна быть не ниже -35°C.
  • Максимальный вес снегового покрова 100/кгс/м.
  • Максимальная ветровая нагрузка 38 кгс/м.
  • Характеристики почвы на участке установки — однородные плотные грунты с низким уровнем грунтовых вод.
  • Сейсмическая активность — не более шести баллов.



Климатические показатели являются определяющими для проектирования и установки башни. Не допускается эксплуатация ВБР в районах Крайнего Севера или в местностях с пучинистыми просадочными грунтами.



Требования к эксплуатации сооружения при отрицательных температурах:

  • При t до -30°C водообмен осуществляется не менее 2 раз в сутки.
  • При t до -20°C водообмен выполняется 1 раз в сутки.



ВБР изготавливаются по ТУ-5265-001-01679841195-2014 и по типовому проекту 901-5-29. Характеристики конструкций указаны в таблицах ниже.



Таблица1.





Марка

Объем, м3 D бака, м Толщина стенки бака, мм Высота бака, м Высота опоры, м D опоры, м Толщина стенки ствола, мм Высота, м
ВБР-15/9 15 2,4 4,0 3,5 9,0 0,96 4,0 12,5
1,22
ВБР-25/9 25 5,0 0,96 14,0
1,22
ВБР-25/15 15,0 20,0
ВБР-50/15 50 6,5 21,5
5,0
ВБР-50/18 4,0 18,0



24,5
5,0



Таблица 2.





Марка

Объем, м3 D бака, м Толщина стенки резервуара мм Высота бака, м Высота опоры, м D опоры, м Толщина стенки опоры, мм Высота, м
ВБР-15/12 15 3,02 4,0 2,0



12,0 1,22 4,0 14,0
5,0 5,0
ВБР-25/12 25 4,0 3,5 4,0 15,5
5,0 5,0
4,0 15,0 4,0 18,5
5,0 5,0
ВБР-50/15 50 4,0 6,5 4,0 21,5
5,0 5,0
ВБР-50/18 50 4,0 18,0 4,0 24,5
5,0 5,0
4,0



2,00 4,0




ВБР-160/25 160



25,5 25,5 3,02 25,5
5,0 5,0
4,0; 5,0; 6,0 4,0; 5,0; 6,0



Материалы

Надежность, безотказность и эффективность работы ВБР зависит от простоты конструкции, характеристик материалов. Для изготовления металлоконструкций используют листовую сталь ГОСТ 19903-2015. Листы соединяют сваркой, качество швов проверяют методами неразрушающего контроля, в том числе ультразвуковым и вихретоковым способами.



Основным материалом служит сталь конструкционных марок Ст3 и 09Г2С. Химический состав сплавов нормируется ГОСТ 19281-2014. Сплавы железа с кремнием, никелем, марганцем, медью обладают высокой прочностью, устойчивостью механической деформации, нагрузкам на растяжение и изгиб. Изделия из листовой стали способны работать в диапазоне температур от -70°C до +425°C под нагрузкой.



Для защиты металла от коррозии и негативного воздействия окружающей среды поверхность конструкций покрывают краской по металлу БТ-177. ЛКМ изготавливается на основе алюминиевой пудры, обладает отражающей способностью, имеет высокую укрывистость и хорошую адгезию к металлу. ЛКМ создает на поверхности металла монолитное покрытие, непроницаемое для воздуха и влаги, невосприимчивое к воздействию химически активных сред и температурных перепадов. По запросу заказчика ВБР могут быть окрашены порошковой краской.

Виды

В нашей компании можно купить водонапорные башни следующих типов:

  • Рабочий объем от 15 до 160 м3.
  • Диаметр резервуара — 3,02 м
  • Высота резервуара — от 2,7 до 25,9 м
  • Длина ствола от 12 до 18 м.
  • Габаритная высота от 15,95 до 27,15 м
  • Вес бака от 3,1 до 11.3 т.
  • Максимальное избыточное давление 0,05 МПа.
  • Минимальная температура для сооружений и стали Ст3 -40°C, из 09Г2С -60°C.
  • Срок эксплуатации — 10 лет

Установка и монтаж

Для установки конструкции в монолитный железобетонный фундамент применяют закладные детали. Бетонный фундамент покрывают обмазочной гидроизоляцией. Сооружение собирается в горизонтальном положении после чего стреловым краном ее поднимают вертикально. После проверки вертикальности опоры проводится монтаж ее днища. Далее выполняется пусконаладка — водопроводную арматуру закладывают в колодец или скважину, производят проверку функциональности системы в разных режимах работы.



Техобслуживание

При возникновении нештатной ситуации рекомендуется слить воду из системы и прекратить дальнейшую эксплуатацию водонапорной башни до устранения неисправности. Техническое обслуживание, плановый ремонт, замена деталей и элементов проводятся точно в установленные сроки. Результаты проверки заносят в контрольный журнал. Там же отмечают все возможные неисправности и сроки их устранения.



Чтобы купить водонапорные башни по ценам завода-производителя позвоните по телефону, указанному на сайте. Наши консультанты подробно расскажут о способах оплаты, сориентируют по срокам доставки, ответят на все возникшие вопросы.



Завод производитель Группа Компаний МеталлЭнергоХолдинг предлагает следующие водонапорные башни Рожновского:

Водонапорные башни Рожновского по ТУ 5265-001-01679841195-2014

Артикул, название Объем м3 Диаметр бака мм Толщина металла бака мм Высота бака мм Высота ствола мм Диаметр ствола мм Толщина металла ствола мм Высота общая мм
 BБР-15/9 15 м.куб м3 2400 4 3500 9000 960 4  12500
 ВБР-15/9 15 м.куб м3 2400 4 3500 9000 1220 4  12500
 BБР-25/9 25 м.куб м3 2400 4 5000 9000 960 4  14000
 BБР-25/9 25 м.куб м3 2400 4 5000 9000 960 5  14000
 ВБР-25/9 25 м.куб м3 2400 4 5000 9000 1220 4  14000
 BБР-25/15 25 м.куб м3 2400 4 5000 15000 1220 4  20000
 BБР-25/15 25 м.куб м3 2400 4 5000 15000 1220 5  20000
 ВБР-50/15 50 м.куб м3 2400 4 6500 15000 1220 4  21500
 ВБР-50/15 50 м.куб 2400 4 6500 15000 1220 5  21500
 ВБР-50/15 50 м.куб 2400 5 6500 15000 1220 5  21500
 ВБР-50/18 50 м.куб м3 2400 4 6500 18000 1220 5  24500
ВБР-50/18 50 м.куб м3 2400 5 6500 18000 1220 5  24500

Водонапорные башни Рожновского по ТП 901-5-29

Артикул Объем Диаметр  бака мм Толщина металла бака мм Высота  бака мм Высота  ствола мм Диаметр  ствола мм Толщина металла ствола мм Высота общая мм

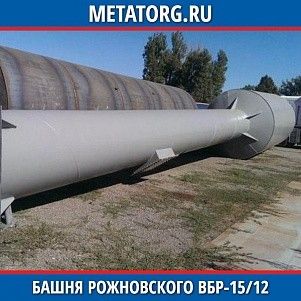

BБР-15/12 15 м3 м.куб 3020 4 2000 12000 1220 4 14000
 BБР-15/12 15 м3 м.куб 3020 5 2000 12000 1220 5 14000

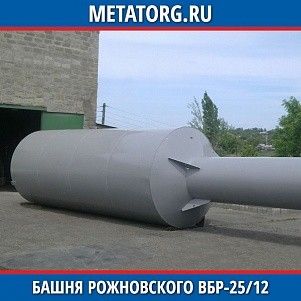

 BБР-25/12 25 м3 м.куб 3020 4 3500 12000 1220 4 15500
 BБР-25/12  25 м.куб 3020 5 3500 12000 1220 5 15500

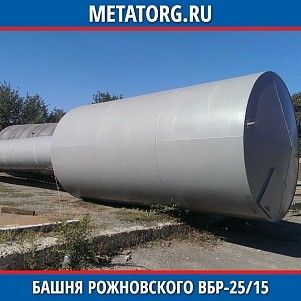

 BБР-25/15  25 м3 м.куб 3020 4 3500 15000 1220 4 18500
 ВБР-25/15 25 м3 м.куб 3020 5 3500 15000 1220 5 18500

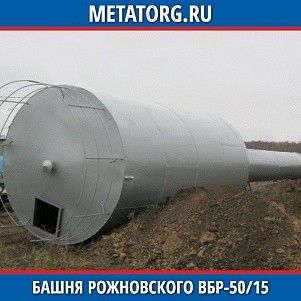

 ВБР-50/15 50 м3 м.куб 3020 4 6500 15000 1220 4 21500
 ВБР-50/15 50 м3 м.куб 3020 5 6500 15000 1220 5 21500

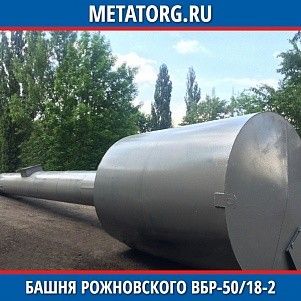

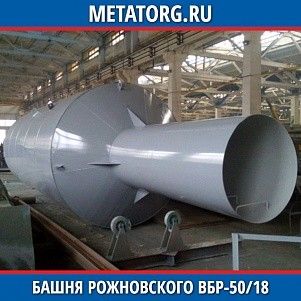

 ВБР-50/18 50 м3 м.куб 3020 4 6500 18000 1220 4 24500
 ВБР-50/18 50 м3 м.куб 3020 5 6500 18000 1220 5 24500
 ВБР-50/18  50 м3 м.куб 3020 4 6500 18000 2000 4 24500

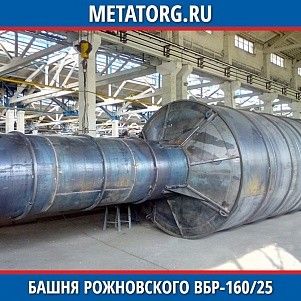

 ВБР-160/25 160 м3 м.куб. 3020 4 25500 25500 3020 4 25500
 ВБР-160/25 160 м3 м.куб. 3020 5 25500 25500 3020 5 25500
 ВБР-160/25 160 м3 м.куб 3020 4-5-6 25500 25500 3020 4-5-6 25500
