Переходы концентрические нержавеющие DIN 11852 / DIN 11850

Концентрический переход с размерами 100x50 изготавливается по международному DIN № 11852. В качестве исходного сырья для производства используется высококачественная нержавеющая сталь. Марка AISI 304/316 – лучший по качеству материал

Группа компаний МеталлЭнергоХолдинг осуществляет прямые поставки (оптом и в розницу) со склада и под заказ. Обеспечивается:

- выгодная цена;

- оперативность выполнения заказа;

- наличие технической и сопроводительной документации.

Обще описание

Переходы концентрические указанной подгруппы представляют собой нержавеющие металлические детали конической формы для трубопроводов. Они применяются при монтажных работах при сборке труб или трубопроводной арматуры разных диаметров между собой.

Спецификация

Размерный ряд перехода соответствует аналогичным параметрам:

Тип арматуры	№№ DIN
Нержавеющие пищевые трубы, изготовленные электросварным методом	11850
Запорно-регулирующая пищевая
Трубопроводная	11852

Основные технические характеристики

Параметр	Значение
Используемые марки стали	304 316, в том числе с приставкой L
Рабочее давление перехода, МПа Кгс/см²	≤ 1,0 ≤ 10,0
T°С, (в системе), диапазон	-40 … +300
Страны-производители	- Италия - Германия Чехия Китай
Форма перехода	Конусообразная

Методы изготовления переходов стандарта DIN 11852

· Гибка нержавеющей полосы или листа в размер;

· Продольная сварка.

· Зачистка и протравливание внутреннего и внешнего шва.

Особенности обозначения и маркировки

- переход (нерж.) – указывается форма;

- 100х50 – внешние диаметры присоединительной арматуры;

- DIN – установленный стандарт для данной категории изделий;

- марка стали изделия.

Основные параметры перехода

Параметр	Значение
Dn	100/50
D1, см	10
D2, см	5
L, мм	90
S, мм	2
M, масса, кг.	0,3

Область использования

Сфера применения переходов концентрического типа распространяется на следующие направления деятельности:

· Монтаж и обслуживание пищеводов, используемых в процессе транспортировки пищевых продуктов.

· Обслуживание конвейеров разлива жидкой продукции (питьевой).

· Производство различного оборудования, используемого в пищепроме.

· Монтаж / обвязка емкостного оборудования, работающего при повышенных температурах.

ГК МеталлЭнергоХолдинг предлагает самый полный ассортимент элементов трубопровода из кислотостойких, жаропрочных, жаростойких сталей. У нас можно купить переходы нержавеющие концентрические 100x65 DIN 11852 AISI 304/316 оптом или в розницу напрямую от производителя по выгодным ценам. Уточнить условия оплаты и сроки доставки можно у нашего менеджера.

Описание

Концентрические переходы 100x65 DIN 11852 АISI З04/З16 предназначены для стыковки труб разного диаметра. Элементы трубопровода используются для монтажа трубопроводов в пищевой, медицинской, фармакологической промышленности.

Трубопроводные элементы из коррозионностойкой, жаропрочной, жаростойкой стали марок АISI З04 и AISI З16 поставляются с наружной поверхностью, отполированной зеркального состояния 0,8 мкм (З2Rа), с внутренней — до матированного или полузеркального состояния 0,51 мкм (20Rа). Технологии производства трубопроводных элементов — объемная штамповка или проточка поковок на токарном станке.

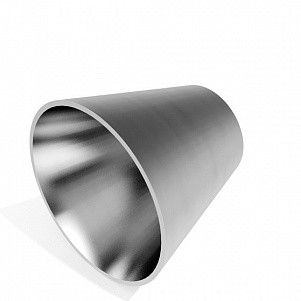

Рисунок. Переход концентрический.

Таблица 1. Основные размеры в мм.

DN	Т	L	В	А	Обозначение
110x65	2,0	64,0	70,0	104,0	602710065

Таблица 2. Технические характеристики.

Параметры	Значения
Назначение	соединение труб DIN 11850
Номинальный диаметр, мм	100x65
Скорость потока рабочей среды	от 0,5 до З,0 м/с
Пропускная способность	до 80 мЗ/час
Максимальная t рабочей среды	до +150C
Вид разделки кромок	фаска с двух сторон
Способ присоединения к трубопроводу	сварка встык

В состав сталей АISI З16/З04 для изготовления элементов трубопровода входят:

● Хром (Сr) - 16,0%-18,0%/18,0%-20,0%

● Никель (Ni) - 10,0%-14,0%/8%-10,5%

● Углерод (С) – до 0,0З%/до 0,08%

● Молибден (Мо) – 2,0%-З,0%/отсутствует.

Полный хим.состав нержавеющих сталей указан в табл.З.

Таблица 3.

Марки	С	Мn	Р	S	Si	Сr	Ni	Мo	Тi
АISI З04	0,08	2,0	0,045	0,0З	1,0	18,0-20,0	8,0-10,5	—	—
АISI З16	0,0З	2,0	0,045	0,0З	1,0	16,0-18,0	10,0-14,0	2,0-З,0	0,5

Как сделать заказ

Чтобы купить переход нержавеющий концентрический 100x65 DIN 11852 AISI 304/316 по оптовым ценам или сделать заявку на расчет стоимости партии проката, позвоните по телефону, указанному на сайте или сделайте заявку прямо на сайте.

Переход нержавеющий концентрический 100x80 DIN 11852 AISI 304/316 для пищевых трубопроводов

Переход нержавеющий концентрический 100x80 DIN 11852 AISI 304/316 применяется при монтаже различных трубопроводных систем, эксплуатируемых на пищевых линиях. Группа компаний «МеталлЭнергоХолдинг» предлагает снабжение качественными компонентами трубопроводных систем из подбираемых стальных сплавов. Поставка гарантированно качественного сортамента, приемлемые цены, удобная доставка.

Материалы и сфера применения

Для производства переходов стандарта DIN 11852 (аналог отечественного ГОСТ 17378-2001) изготовитель использует сталь, нормируемую американскими металлургическими стандартами. В качестве основы для изготовления перехода, имеющего форму конуса, берутся стали следующих типов:

Марка	Процентное соотношение компонентов
	Железо	Кремний	Марганец	Молибден	Никель	Сера	Углерод	Фосфор	Хром
AISI 304	основа	1,0	2,0	–	8,0 – 10,5	0,03	0,08	0,045	18,0 – 20,0
AISI 316		1,0	2,0	2,0 – 3,0	10,0 – 14,0	0,03	0,08	0,045	16,0 – 18,0

При необходимости исходным материалом могут служить отечественные аналоги со схожими характеристиками (сталь марки 08Х18Н10 и 08Х17Н13М2). Международные стандарты производства переходов нержавеющих подразумевают использование определенных марок сплавов, чтобы гарантировать качество сортамента, применяемого для соединения разнопроходных труб в пищевых системах трубопроводов (розлив молочной продукции, алкоголя).

Характеристики

К основным параметрам, характерным для данного перехода можно отнести следующие (важные свойства сведены в таблицу для удобства отбора по заказам и составления технического задания):

Параметр	Значение
Диаметр больший (мм)	100
Диаметр меньший (мм)	81
Длина (мм)	34
Толщина стенки (мм)	2
Вес (кг)	0,1
Рабочая температура (°C)	-40 / +300

Изготавливается переход из нержавеющего листа, сгибаемого в нужную форму, после чего края свариваются между собой. Внутренний и внешний швы тщательно зачищаются (шероховатость остается минимальной), а затем притравливаются. ГК «МеталлЭнергоХолдинг» предлагает купить качественный переход нержавеющий концентрический 100x80 по нормам DIN 11852 из стали AISI 304/316 в любых количествах, с доставкой в сжатые сроки силами поставщика.

Нержавеющие концентрические переходы представляют собой трубопроводные элементы конической формы. Используются они в целях соединения труб или арматуры разного диаметра в единую конструкцию. Это позволяет сузить или расширить просвет в трубопроводе, повлияв на скорость потока. Приобрести изделия оптом и в розницу предлагаем в ГК «МеталлЭнергоХолдинг».

Характеристики концентрических переходов

Для изготовления переходов размером 125/65 используется аустенитная нержавеющая сталь (AISI 304 или 316) и учитывается стандарт DIN 11852. Конкретный вид материала определяется исходя из особенностей применения изделия. При производстве арматуры данного типа используется метод гибки листовой нержавейки с последующей сваркой, зачисткой шва и протравкой.

Готовые переходы имею форму воронки, оси которой совмещены в пространственном расположении и рассчитаны специально для изделий DIN 11852. В целях обеспечения гигиеничности наружная поверхность изделий имеет зеркальную или полузеркальную полировку. Внутри поверхность матовая, имеет шероховатость Ra=0,8 микрон, для швов величина составляет Ra=1,6 микрон.

Таблица 1. Характеристики концентрических переходов

Параметр	Описание, значение
Раб. давление	до 1 МПа
Раб. температура	от -40 до +300 0С
Условный диаметр	125/65 мм
Диаметр больший	125 мм
Диаметр меньший	65 мм
Длина перехода	106 мм
Толщина стенки	2 мм
Масса изделия	0,5 кг
Скорость потока	0,5 – 3 м/с

Применение

Используются переходы 125х65 DIN 11852 в трубопроводах медицинской, пищевой (алкогольная, безалкогольная, молочная продукция), фармакологической промышленностей. Изделия могут соприкасаться с готовыми продуктами производства (молоко, медицинские реагенты).

Как купить

Для заказа концентрических переходов в нужном количестве обращайтесь к менеджеру ГК «МеталлЭнергоХолдинг». Воспользуйтесь телефонами из раздела «Контакты» или напишите в форму обратной связи. Предлагаем качественную, сертифицированную продукцию на выгодных условиях с доставкой по России и в страны ближнего зарубежья.

ГК «МеталлЭнергоХолдинг» предлагает заказать переход нержавеющий концентрический 200x150 DIN 11852 AISI 304/316 собственного производства. Деталь поставляется из наличия на складе и под заказ. На всю трубную арматуру предоставляем гарантию.

Краткое описание, применение

Переход концентрический из стали нержавейки имеет условные диаметры DN200 и DN150. Трубная арматура представляет собой коническое изделие, используемое для стыковки труб или трубопроводной арматуры. Изготавливается согласно стандарту DIN 11852. Материал исполнения сталь марки AISI 304. Используют такую деталь в вертикально расположенных коммуникациях, в трубопроводах, расположенных наземно и подземно. В химической, нефтяной, фармакологической и пищевой отраслях. Возможно применение таких переходов в системе трубопровода, линии розлива при контакте с итого­вым продуктом (кисломолочным, пивом, алкогольными напитками).

Характеристики

Материал исполнения	Нержавеющая сталь AISI 304/316
Условный диаметр (DN, ДУ)	200x150
Спецификация	Стандарт DIN 11852
Температурный диапазон эксплуатации	От от -70 до + 450 градусов
Состояние	Новое

Отличия от других переходов

Конические переходы из нержавейки, изготавливаемые по стандарту DIN 11852, отличаются от аналогичных изделий других стандартов обработкой внутренней поверхности. У такой трубной арматуры шероховатая поверхность (Ra=0,8 микрон, шва Ra=1,6 микрон).

Заказ на выгодных условиях с доставкой по России

Группа Предприятий «МеталлЭнергоХолдинг» предлагает приобрести переходы из стали нержавейки концентрические 200x150 DIN 11852 AISI 304/316 в любой день кроме воскресенья. Мы отгружаем металлопрокат данной разновидности любыми объемами партий. Постоянным и оптовым клиентам доступна услуга отсрочка платежа. Возможно временное хранение оплаченного товара на нашем складе. Можно заказать транспортировку продукции на объект заказчика или вывезти ее самостоятельно. Оплата – наличными и безналом.

По вопросам сотрудничества и оформления заказа обращайтесь к нашим менеджерам.

Переход концентрический нержавеющий DN 32×25х1.5 DIN 11852/DIN 11850 Для производства в пищевой промышленности при монтаже оборудования и трубопроводов для изменения диаметра труб используется специальные концентрические переходники DIN 11852, изготовленные и специальных нержавеющих марок стали. В процессе производства переходники свариваются и имеют внутренний и внешний шов, зависимости от назначения и рабочей среды используется тот или иной материал AISI (316 316L 316TI) или AISI (304 904L).К готовой продукции концентрических переходников для поверхностей перехода предъявляются требования по шероховатости, которые не должны быть более 0,8 микрон и 1,6 микрон для поверхности шва, всё это сделано из-за высоких требований в области материалов для пищевой промышленности. Маркировка и обозначение концентрического перехода выглядит следующим образом: Переход концентрический DN65/40 (66/38х2 мм) DIN 11852 AISI 304L, где DN65/40 – обозначение перехода, 66/38х2 мм – основные геометрические размеры, DIN 11852 – нормативные документы используемый при изготовлении и AISI 304L – марка нержавеющей стали, используемая при производстве перехода. Лучшая компания поставщик. Наша компания реализуют востребованные концентрические переходы DN 32×25х1.5, изготовленные согласно DIN 11852/DIN 11850, по ценам от производителя данного вида продукции. На нашем складе вы всегда найдете самые востребованные размеры в требуемых количествах. При возникновении любых вопросов вы можете связаться с нашими квалифицированными специалистами, которые помогут вам ответить на интересующие вас вопросы, связанные с использованием и приобретением данного вида переходов. Наша компания настроена на долгосрочное сотрудничество, поэтому для постоянных клиентов у нас предусмотрена удобная система скидок, поэтому постоянная работа с нами будет экономически целесообразной.

Переход концентрический нержавеющий DN 32х20х1.5 DIN 11852/DIN 11850 При монтаже трубопроводных систем случается необходимость изменения диаметров, для этого применяются специальные концентрические переходники изготовленные согласно на DIN 11852. Изготавливаются они в процессе производства, методом гибки нержавеющего материала в необходимый размер и последующей продольной сварки, и завершение производится протравливание внутренне и внешне вышла с зачисткой. Основным материалом для изготовления таких переходников является нержавеющая сталь AISI 304L/316L, также могут использоваться AISI 304 904L и другие, все они идеально подходящая для перемещения по трубопроводам разнообразных жидкостей. Материал концентрического переходника химически нейтрален к пищевым продуктам, поэтому концентрические переходники использовать для разлива жидких пищевых продуктов (молока, творога, разнообразного алкоголя и других напитков). Купить нержавеющие переходы. Наша организация предлагает вам приобрести концентрические нержавеющие переходы DN 32х20х1.5, изготовленные по DIN 11852/DIN 11850 самых востребованных размеров с нашего склада в необходимых вам количествах. Мы предлагаем высококачественную продукцию по самым выгодным ценам непосредственно от производителя данного вида переходов, вся продукция имеет соответствующие сертификаты качества и сертификаты соответствия. Для заказа вам достаточно связаться с нашими квалифицированными специалистами, которые помогут вам оформление необходимых документов для приобретения данного вида продукции. Кроме того при необходимости мы поможем осуществить доставку приобретенную вами продукции по указанному вами адресу на территории Российской Федерации и стран Таможенного союза. И при возникновении любых вопросов связанных с использованием данного вида продукции вы можете проконсультироваться с нашими менеджерами.

Переход концентрический нержавеющий DN 40×20х1.5 DIN 11852 / DIN 11850 Компании поставляют на рынок сбыта переходы концентрические нержавеющие DN 40×20х1.5 DIN 11852 / DIN 11850 со склада, под заказ. Изделия выполняют изготовители из высокого качества нержавеющей стали. Деталь представляет собой узел перехода с одного на второй диаметр по чертежу изделия. Деталями соединяют участки

• Линии труба-труба.

• Технологического узла, конструкции арматура-труба.
• Диапазон Дн 15/10 до Дн 200/150 мм более тридцати номиналов наружного, внутреннего диаметра.

• Сечением стенок переходов 1.5-2 мм.

• Длиной изделий 7-124 мм.

• Массой заготовки 0.01-0.8 кг.

Описание изделия Заводского изготовления переходы концентрические нержавеющие DN 40×20х1.5 DIN 11852 / DIN 11850 конические делают по стандарту. Их отличает от другого изделия (ГОСТ, ТУ) по чистоте обработки внутренней поверхности. Показатели шероховатости изнутри поверхности переходов делают не ниже Ra=0,8 мкм, сварные швы не хуже Ra=1,6 мкм. Этот индекс крайне важен. Конические переходы DIN11850, DIN11852 не подойдут по показателям надёжности, не пройдут входной контроль на участках трубопроводной сети:

• Перед установкой на действующее оборудование.

• При строительстве.

• При ремонте.

• При реконструкции.

Где используют продукцию Изделия применяют в системах трубопроводных технологических сетей, где используют линии розлива пищевой жидкости. Они идут на участки труб, где имеется непосредственный контакт с продуктами пищевой промышленности:

• Молоко.

• Творог.

• Пиво.

• Алкоголь.

Технические условия для применения ГОСТ устанавливает размерный ряд изделиям – нержавеющим переходам DIN11850 / DIN 11852 по маркам сталей:

• AISI 316 316L 316TI.

• AISI 304 904L.

AISI304L/316L соответствует размерам для нержавейки, которая идёт на пищевое производство. Технология сборки, монтажа, характеристики изделия по электродуговой сварке по трубам DIN11850, запорной, регулирующей арматуре из нержавейки пищевой отрасли. По наружному диаметру DN (15/10 до 200/150), маркам сталей: AISI304/904L, AISI316/316L продукция от производителя строго подбирают под рабочее давление для переходов Din11850 / DIN 11852 максимум 1 МПа, температуре диапазонам: минус сорок, до плюс трёхсот (°С).

Переходы концентрические нержавеющие DN 40×32х1.5 DIN 11852 / DIN 11850, AISI 316 316L 316TI, AISI 304 904L, DN применяются для надежного соединения труб. Купить такое изделие можно различного диаметра, в зависимости от предназначения и размеров трубы. Особенности нержавеющей продукции Качественные характеристики и способность металла выдерживать высокое внутреннее давление в трубах, делают нержавеющие переходы востребованными во многих сферах производства. К основным преимуществам данной продукции относят:

• эстетичный внешний вид;

• долгий срок службы (не менее 30 лет);

• высокая прочность;

• устойчивость к воздействию агрессивных веществ;

• огнестойкость;

• пластичность;

• устойчивость к образованию коррозии.

Гладкая бесшовная поверхность изделия исключает образование на ней застоев или завихривания, поэтому при использовании такой продукции от производителя, исключено возникновение аварий в системе. Переходы могут применяться в трубопроводах, где необходимы особые требования. К тому же даже при длительной эксплуатации, такое изделие не становится хрупким и не теряет первоначальные рабочие характеристики. Предназначение переходов из нержавейки Применение концентрических нержавеющих переходов востребовано в нефтедобывающей, а также химической, фармацевтической и пищевой промышленности. К наиболее популярным видам продукции относят переходы из марок стали AISI 316 и AISI 304. AISI 304 используется в пищевой отрасли, а также в средах с окислительным характером. Такая сталь не боится высоких и низких температур. AISI 316 зачастую применяется на фармакологических предприятиях. В отличие от предыдущего варианта, данный вид стали устойчив к химическим и физическим воздействиям.

Переход концентрический нержавеющий DN 40х25х1.5 DIN 11852 / DIN 11850, приобрести которые возможно у нашего предприятия, являются одним из вариантов арматуры для трубопроводных систем различного назначения. Применение таких элементов позволяет изменить диаметр отрезка трубопровода в большую или меньшую сторону, тем самым изменяя давление в системе. Качество – согласно стандартов Нержавеющие переходы, цена закупки которых невысока, изготавливаются из пищевых сталей AISI 316 316L 316TI, AISI 304 904L – данные марки являются наиболее распространенными и универсальными в применении. Нержавеющие стали обладают нейтральными показателями восприимчивости не только к естественной коррозии, но и к химически активным веществам, в том числе продуктам нефтепереработки. Такие характеристики стали позволяют ее использовать в различных условиях, в том числе и при длительном нагреве со стороны транспортируемого вещества. Производятся конические переходы вальцеванием листового металла в требуемую коническую форму, после чего производится продольная сварка изделия электродуговым методом. Место шва и внутренняя поверхность обязательно зачищаются от всех шероховатостей – именно гладкость поверхности является отличительной особенностью стандарта DIN 11852. Коническая (концентрическая) форма подразумевает соосность большего и меньшего отверстий арматуры, что позволяет максимально эффективно соединить участки трубопровода.

Переходы концентрические нержавеющие DN 100×50х2 мм DIN 11852 / DIN 11850 Трубопроводное соединение всевозможного предназначения не обходится без концентрических нержавеющих переходов DIN 11852/ DIN 11850. Данные переходы выступают главными соединительными деталями раздельных труб или же арматуры разнородных диаметров. Как правило, при объединении вертикальных трубопроводов. Применение переходов DIN 11852 / DIN 11850 широко используется в разнообразных промышленностях, структуре трубопровода, когда происходит состыковка с готовым продуктом, например: алкогольные напитки, молочные продукты, соки и другое. Характеристики концентрических переходов DIN 11852/ DIN 11850. Материалом выступает нержавеющая марка стали AISI 304/904L, AISI 316/316L/316TI, которая не подвержена ржавлению, а также не меняет свой внешний вид под воздействием агрессивной среды. Каждый из переходов разных марок стали имеют свой индивидуальный размер и диаметр. Условный проход (DN) варьируется от 15-1000 мм. DN выступает проходом, вдоль которого течет среда через отвод. Рабочая температура нержавеющего перехода от -40 до +300 градусов, может быть и выше (зависит от марки стали). Благодаря тому, что стальной сплав данных марок очень прочен, переходы DN 100×50х2 мм DIN 11852 / DIN 11850 можно использовать даже в среде с высокой агрессивностью. Переходы изготовляются из нержавеющего листа или полосы, с помощью метода гибки до нужного размера. После совершают продольную сварку продукта. На завершающем этапе происходит зачистка внутреннего и внешнего шва. Нужно отметить, что переходы DIN 11852 / DIN 11850 можно приобрести от производителя разных стран, среди них: Германия, Китай, Чехия, Россия и другие.

Переходы концентрические нержавеющие DIN 11852 / DIN 11850 Переходы концентрические нержавеющие DIN 11852/DIN 11850 соединяют трубы с разными диаметрами и применяются при прокладке вертикальных трубопроводов. Изделие представляет собой деталь в виде конуса с двумя диаметрами разного размера. Монтаж перехода осуществляется с помощью сварки по центральной оси труб. Для производства переходов используются разные марки нержавеющей стали: AISI 304 904L и AISI 316 316L 316TI. Отличие этой детали от других кроется в обработке её внутренней поверхности. Деталь DIN 11852 подбирается по размеру сварных труб DIN 11850, запорно-регулирующей пищевой нержавеющей арматуры и соответствует арматуре DIN 11850 и DIN 11852. Характеристики: Давление во время работы: до 1 МПа (10кгс/см в кв.) Рабочая температура: от – 40 до +300^о С Условный переход DN: от 15 до 1000 мм (сечение, по которому протекает жидкая среда) Переходы концентрические нержавеющие DIN 11852/11850 мы производим в розницу, оптом и на заказ! Наша продукция не ржавеет и хорошо служит в агрессивной среде, монтируется приваркой к трубам. Хорошая герметичность, долгий срок службы. Применение:

• В пищевой промышленности, на линиях разлива жидкостей (молока, алкогольных и безалкогольных напитков)

• В химической и строительной промышленности.

Мы предлагаем высокое качество и большой ассортимент: разные марки стали и разные размеры переходов. Лучше приобрести товар от производителя, наши сотрудники подберут Вам нужное изделие и ответят на все вопросы. При этом вам предоставляются скидки для выгодного сотрудничества, если товар приобретается оптом. Цена на продукцию зависит от количества изделий, места погрузки и условий оплаты.

Переходы концентрические DN 150×100х2 DIN-11852 это детали трубопровод они используются для соединения разных по диаметру труб. Переход DIN-11852 с внутренней обработкой стенок, представлен в виде конического перехода, устойчив к коррозии, имеет форму обрезанного конуса. Применяется в пищевой отрасли. Размерный ряд изделий DIN11850, DIN 11852 AISI304L-316L подходит к размеру электро-сварных, труб из пищевой стали DIN11850 и труб DIN 11852. Характеристики Сталь: AISI304-304L, AISI316-316L. Рабочий температурный режим: -40 градусов, +300 градусов. Изготавливаются по новым современным технологиям методом сгибания антикоррозийного листа. Прочны и надежны. Переходы перед продажей проходят проверку качества. Изготовлены строго по государственному регламенту, соответствуют всем положенным нормам. Сфера применения переходов DIN 11852 и DIN 11850

• При сборке и монтировании трубопроводов в пищевой отрасли (различных напитков);

• при производстве пищевого оборудования;

• при монтировании и обвязке емкости.

Технология производства переходов учитывает принятые санитарные нормы. Изделия имеют повышенную герметичность и длительный срок эксплуатации. Купить или заказать переходы концентрические нержавеющие- DIN 11852 - DIN 11850, AISI 316 316L 316TI, AISI 304 904L, DN можно напрямую у производителя по оптимальной цене. Или обратиться по номерам телефонов указанным на сайте где вас проконсультируют по тем вопросам которые Вас интересуют и помогут оформить заказ.

Для надежной стыковки труб используются специальные соединительные элементы, изготавливаемые по международным стандартам. Они должны быть не только качественными, но и безопасными, потому как чаще применяются в трубопроводной системе пищевой промышленности. К таким относятся и переходы концентрические нержавеющие DIN 11852/DIN 11850.

Особенности

Данное изделие имеет канонические очертания, выпускается со стандартным осевым центром, а не смещенным (это уже другой вид – эксцентрический), обладает целым рядом характеристик:

• Для его производства используются высококачественные марки стали. Это может быть AISI 316, 316L, 316TI, а также AISI 304, 904L.
• Рабочее давление изделия составляет до 1МПа.
• Изготавливается оно либо гибочным методом цельного листа, либо путем сгибания отдельной полосы, соответствующей размеру детали, и дальнейшей ее сварки по длине.
• Относительно метрических показателей, то условный диаметр (DN) может быть от 15/10 до 200/150 мм. По длине производят изделия от 11 до 106 мм. Толщина стенки в зависимости от иных параметров может составлять от 1,5 до 2 мм.

Область применения

Нержавеющий переход используется во многих промышленных и производственных сферах. Но особенно отмечается его применение при установке пищевых трубопроводных систем, в том числе и во время изготовления оборудования представленной промышленности. Не обходятся без этой детали и линии розлива молочной продукции, алкогольных и пивных напитков.

Где приобрести

Если вы хотите купить качественный нержавеющий переход от производителя по доступной цене, то мы предлагаем вам ознакомиться с ассортиментом каталога нашей компании. У нас представлены концентрические изделия различной длины и диаметра. Вся продукция изготовлена в соответствии с нормативными документами.

Переходные элементы в трубопроводных системах выполняют не только функцию соединения, но и герметизации. Их точность размеров и прочие характеристики крайне важны, независимо от области применения. От качества производства таких деталей зависит долговечность и надежность всех монтированных и скрепленных между собой труб. Переходы концентрические нержавеющие DN 20х10 DIN 11852/DIN 11850 отличаются от иных стандартов тем, что имеют особую обработку во внутренней части изделия. Шероховатость поверхности перехода составляет всего 0,8 микрон, а шва – не более 1,6 мкр.

Основные характеристики

Представленная деталь изготавливается из различных видов нержавеющей стали. Многое зависит от того, в какой рабочей среде она будет эксплуатироваться. Согласно стандарту наиболее востребованы следующие марки:

• AISI 316, 316L, 316TI;
• AISI 304, 904L.

Как правило, дополнительной обработки маслами и прочими смазочными веществами нет, потому как нередко переходы имеют прямой контакт с пищевыми продуктами (на линиях разлива молока и кефира, алкогольной и слабоалкогольной продукции). Относительно размеров, выделим:

• DN – от 15/10 до 200/150 мм;
• D1 – от 16 до 200 мм;
• D2 – от 10 до 150 мм;
• L – от 11 до 124 мм;
• S – от 1,5 до 2 мм.

Изделие имеет форму конуса, изготавливается из листа или размерного куска стали. Работниками производственного предприятия после загибки делается продольный шов, после чего сварка зачищается и протравливается.

Предложение нашей компании

Учитывая большой сегмент применения, мы понимаем, насколько важно правильно выбрать качественную деталь для соединения труб. В нашем каталоге представлены сертифицированные изделия от производителя по оптимальным ценам. У нас вы найдете переходы любой длины и диаметра.

Переходы концентрические нержавеющие DN 25×20х1.5 мм DIN 11852 / DIN 11850 по функционалу схожи с отводами. Основное отличие о герметичности соединения труб между собой различного диаметра. Концентрические переходы изготавливаются по стандарту DIN. В нашей компании вы можете купить концентрические переходы из углеродистой низколегированной стали по ценам от производителя. Характеристики Для производства данного вида проката используется нержавеющая сталь следующих марок: AISI 316/316L 316TI, AISI 304/904L. Размеры сортамента подходят под габариты труб из нержавейки и элементов арматуры DIN 11852 и DIN 11850. Величина DN варьируется от 15/10 до 200/150 мм. Изделия выпускаются со стенками толщиной (S) 1,5-2 мм. Прокат может эксплуатироваться от -40 градусов до + 300 градусов. Особенности Готовая продукция отличается устойчивостью к коррозии, стойкостью к механическому повреждению, давлению внутри труб и высоким температурам. Отличительная особенность переходов DIN 11852 DN 25×20х1.5 мм из нержавейки в качестве обработки внутренней стороны. Параметр неровности верхнего слоя не должен превышать 0,8 мкр, на шве не более 1,6 мкр. Использование При укладке трубопровода обязательно применение переходов из нержавеющей стали. Концентрические переходы, чтобы соединять трубы друг с другом неразъемным методом по центральной оси:

• При установке трубопроводов на пищевых и разливных линиях для передачи спиртных, слабоалкогольных и безалкогольных жидкостей.

• При установке и обвязке труб для емкостей.

Переходы концентрические нержавеющие DN 25х10х1.5 мм DIN 11852/DIN 11850 Предназначение и применение Стальные изделия в виде усеченного конуса предназначены для соединения между собой вертикально расположенных отрезков трубопровода с разными диаметрами труб. Переходы концентрические нержавеющие DIN 11852 и DIN 11850 широко применяются в фармацевтической, химической, пищевой промышленностях. На линиях розлива пищевых предприятий изделия находятся в прямом контакте с молочной, алкогольной продукцией, пивом, овощными и фруктовыми соками и пюре. Переходы из нержавеющей стали в период эксплуатации с легкостью испытывают холодную обработку, - изгиб, ротационную вытяжку и формовку растяжением. Характеристики Нержавеющие переходы производители выпускают разных размеров и условными диаметрами от 15 до 1000 мм. При диаметрах 16/10 и длине 11 мм переход весит всего 10 г, а при диаметрах 200/150 и длине 90 мм вес изделия составляет 800 г. Условный проход DN (Ду), - это сечение, по которому движется продукция. Толщина стенки конусообразного перехода независимо от габаритов варьируется в пределах 1,5 - 2 мм. Концентрические переходы присоединяются к трубам встык методом сварного шва. Выдерживают температуру от - 40 до + 300 градусов и условное давление до 10 кгс/см 2. Марки стали для производства переходов Для эксплуатации переходов в разных средах их производят из разных марок нержавеющей высоколегированной стали. * AISI 304 обладает превосходными антикоррозийными свойствами, механической прочностью и пластичностью. * AISI 316 представляет собой улучшенный вариант стали 304 с добавлением молибдена, увеличенным количеством никеля и снижением углерода в составе. * 316 L с низким процентом углерода, что способствует повышению устойчивости к агрессивным средам. * 316 Ti является российским аналогом стали 316 L. * 904 L обладает высокой антикоррозийной стойкостью, легко поддается обработке и полировке. Купить в розницу или заказать концентрические переходы DN 25х10х1.5 мм, изготовленные из определенной марки стали от производителя, можно большими и малыми партиями с указанием диаметров изделия.

Переходы концентрические нержавеющие DN 25х15х1.5 мм DIN 11852 / DIN 11850 Трубопроводы из нержавеющей стали применяют только в некоторых случаях. Дороговизна нержавеющих труб тому причина. Как правило, нержавейку используют на предприятиях пищевой и химической промышленности. Переходы концентрические нержавеющие DIN 11852 / DIN 11850 используют для присоединения нержавеющих труб разного диаметра. При изготовлении или ремонте системы трубопроводов на пищевых предприятиях применяют нержавеющие трубы и запорную арматуру AISI 316 316L 316TI или AISI 304 904L, DN. Эта марка стали - стандарт для сварных нержавеющих труб, который признан во всем мире. Переходы концентрические нержавеющие это деталь, напоминающая конус, по своим размерам подходит для соединения электросварных нержавеющих труб для пищевой промышленности. Эти переходы имеют особые характеристики внутренней поверхности и имеют широкое применение. Такие переходы могут использоваться при транспортировке по трубам молока, растительного масла, пива и других жидких продуктов. Производят переходы нержавеющие в различных странах где налажено производство нержавеющих труб. Технические параметры от производителя следующие:

• Материал- нержавеющая сталь различных марок;

• Рабочее давление- максимальное давление 1 МПа;

• Температура- диапазон температур от -40 до 300 градусов Цельсия.

• Метод производства- из металлического листа или полосы, сгибается и сваривается;

• Форма- коническая или эксцентрическая.

Размеры переходов концентрических нержавеющих колеблется от 15/10 мм до 200/150 мм. При использовании для транспортировки агрессивных жидкостей необходимо уточнять у производителя возможность такого использования. Цена на переходы зависит от марки стали и количества.

Переходы концентрические нержавеющие DN 32х15х1.5 DIN 11852 / DIN 11850 представляют собой конический элемент трубопровода, используемый для стыковки труб или присоединения запорной арматуры различного диаметра. Вы можете купить концентрические переходы из сплавов AISI 316/316L 316TI, AISI 304/904L по ценам от производителя в нашей компании. Стоимость партии рассчитывается индивидуально исходя из объемов заказа. Характеристики Прокат производится при сгибании нержавеющих полос и последующей продольной сварке. Для укрепления шва используется зачистка и протравливание. Благодаря такому методу производства сортамент можно применять при разных температурных режимах от -40 до + 300 градусов, а также при высоком давлении до 1 МПа. Готовое изделие имеют гладкую поверхность снаружи и шероховатости внутри. Дополнительная обработка шва позволяет использовать металлопрокат на открытой местности, так как они не боятся коррозии. При этом неровности не должны быть больше 1,6 мкр на шве. Прокат изготавливается различного размера (DN) от 15/10 до 200/150 мм. Использование Применение данного вида металлопроката необходимо на разливных линиях, если происходит непосредственный контакт с веществом (молочными продуктами, алкогольными жидкостями, безалкогольными напитками), а также в трубопроводных системах. Переходы DN 32х15х1.5, выполненные стали AISI 316 и AISI 304 востребованы в фармацевтической и косметической отрасли.

Переходы концентрические нержавеющие DN 50×40х1.5 DIN 11852 / DIN 11850 Переходы — это деталь трубопроводной системы, которая выполняет функцию изменения диаметра трубы. По внешнему виду переходы делятся на два вида: концентрический и эксцентрический. Переходы концентрические нержавеющие DN 50×40х1.5 DIN 11852 / DIN 11850 - самые распространенные виды переходов. Они применяются на молочных комбинатах, ликеро-водочных заводах или на производстве безалкогольных напитков. В данных отраслях, в основном, используют нержавеющие переходы стандарта AISI 316 316L 316TI. Почему? Потому что именно эта марка стали устойчива к коррозии, пластична, долговечна и высокопрочна. Концентрические переходы марки AISI 304 904L также относятся к ряду нержавеющих переходов с высокой степенью антикоррозийности. Характеристики. Условный диаметр (DN) - от 10 до 200 мм. Рабочее давление — до 16 МПа. Температура среды — от -70 до 450 градусов. Материал изготовления — нержавеющая сталь. Применение. Как и выше было сказано, нержавеющие концентрические переходы, в основном, применяются в пищевой промышленности. Кроме того, детали используются и в химической, нефтегазовой промышленности, в коммунальном хозяйстве. Купить нержавеющие переходы легко. У нас имеется широкий ассортимент данной продукции. Мы предлагаем вам оптимальные цены от производителя и отличное качество продукции. Звоните прямо сейчас! Наши консультанты с радостью помогут вам с выбором.

Переходы концентрические нержавеющие DN 50х25х1.5 мм DIN 11852 / DIN 11850 применяют для изменения сечений в трубопроводе, соединения труб различного диаметра. Их изготавливают из нержавеющей легированной стали, высокоустойчивой к коррозии. Такие переходы применяют в нефтегазовой промышленности, металлургических, машиностроительных объектах. Специальная обработка внутренней поверхности (шероховатость) допускает контакт с итоговым продуктом в производстве пищевых продуктов, напитков. Переходы DN 50х25х1.5 мм изготавливают из стали марок AISI 316 316L 316TI, AISI 304 904L, которая имеет следующие характеристики:

• Высокий уровень противостояния коррозиям. Может работать длительное время в кислотной, щелочной среде, а также в морской воде;

• Устойчивость к механическим повреждениям.

Марку стали выбирают соответственно техническим требованиям для работы в определенной среде. Нержавеющие концентрические переходы изготавливают способом гибки листа определенного размера и сварки изделия. Сварной шов зачищают и протравливают. Переходы могут изготавливать со смещенным центром оси (эксцентрические). Размеры изделия

• Длина: от 11 мм до 90 мм;

• DN (условный диаметр) в миллиметрах: от 15/10 до 200/150;

• Толщина стенки от 1,5-2 мм.

• Вес: от 0,01 кг до 0,8 кг.

Изделие имеет маркировку, в которой указаны размеры, форма, марка стали. Переходы концентрические нержавеющие DN 50х25х1.5 мм DIN 11852 / DIN 11850 можно приобрести от производителя по наиболее выгодной цене. Изделие полностью соответствует нормам и имеет полный комплект сопроводительных документов. При необходимости можно обсудить изготовление изделия по размерам заказчика.

Переходы концентрические нержавеющие DN 50х32х1.5 DIN 11852 / DIN 11850 представляют собой составные части трубопровода. Имеют коническую форму. Такие переходы – наиболее ходовой и распространенный стандарт, по которому, как правило, производят европейское оборудование для предприятий пищевой промышленности.

Данная деталь соединяет между собой разно диаметральную трубопроводную арматуру или трубы, насосы, фитинги.

Приобрести переходы можно от производителя. Это страны: Чехия, Италия, Китай, Германия.

Применение

Используются такие детали при:

• производстве оборудования для пищевой промышленности;
• установке пищевых трубопроводов (на разливных линиях – для безалкогольных и спиртсодержащих напитков).

Задействуются переходы концентрические и в ходе обвязки/монтажа емкостного оборудования.

Характеристики

Изготавливаются переходы по методике гибки листа/размерной полосы из нержавеющей стали (разных марок) и последующей продольной сварки. После чего проводят зачистку швов и протравливание.

Маркировка и обозначение детали – AISI 316 316L 316TI, AISI 304 904L – указывают на форму, марку стали перехода.

DN – его условные диаметры (10 — 150).

Диапазон рабочей температуры – от минус сорока градусов до плюс триста.

Выбрав переходы DN 50х32х1.5 AISI304/AISI316, можно быть уверенным в том, что детали будут устойчивы к коррозии. При производстве пищевой продукции (сыра, молока, творога, пива, натуральных соков и так далее) эти переходы – оптимальный вариант.

Переходы концентрические нержавеющие DN 65×32х1.5 мм DIN 11852 / DIN 11850 – это детали части трубопровода, предназначенные для осуществления переходов между трубами с разными диаметрами. Также они используются в трубопроводах, в которых требуется изменение сечения. Изготавливаются такие элементы из нержавеющей легированной стали AISI 316 316L 316TI, AISI 304. Переходы устойчивы к коррозийным процессам, их можно эксплуатировать в агрессивных средах, так как в них содержится хром 12% и более. Применение и преимущества нержавеющих переходов конических Характеристики, которыми обладают элементы соединения трубопроводов, позволяют использовать их в следующих промышленностях:

• металлургическая;

• нефтегазовая;

• машиностроительная.

Элементам, соединяющим трубопроводы, характерны нижеперечисленные свойства:

• Высокая коррозионная стойкость.

• Жаропрочность.

• Практичность.

• Долгие срок эксплуатации.

Предлагаем купить металлопрокат от производителя ГК «МеталлЭнергоХолдинг» предлагает купить переходы нержавеющие конические по заводской цене. Для заказа трубного решения необходимо позвонить менеджеру или оставить заявку через сайт. Менеджер свяжется с вами в ближайшее время и обговорит объесть заказываемой партии товара, сроке доставки. После согласования мы выставим вам счет, а после оплаты доставим металлопродукцию на указанный адрес. Доставка осуществляется по всей территории России. Клиент может самостоятельно забрать приобретенный товар.

Переходы концентрические нержавеющие DN 65×40х1.5 мм это незаменимый элемент в трубопроводной системе. Выполняет функцию соединения вертикальных труб разного диаметра. Имеет форму "обрезанного" конуса. Переход концентрический приварной регламентируется нормами DIN, что означает измерение размеров в миллиметрах. Концентрические переходы изготовлены из нержавеющей, антикоррозионной стали таких марок как:

• AISI304

• AISI304L

• AISI316.

Температурный диапазон: от -40 до +300 градусов. Это позволяет функционировать в самых неблагоприятных условиях. Установка переходов возможна под землёй, например, для горячего и холодного водоснабжения. Так же установка производится по воздуху, для монтажа газовых труб. Концентрические переходы применяются в пищевой отрасли. Для разлития жидких продуктов. Ни одна трубопроводная система не сможет правильно функционировать без переходов. Для герметичного соединения необходимых труб, применяются сварочные работы. Методом сварки образуется герметичный шов, который выдержит максимальные нагрузки. нержавеющий переход обладает большими хорошими рабочими качествами и выполняет свою функцию в любых условиях, из-за этого концентрический нержавеющий переход DIN 11852 постоянно применяют на химических предприятиях, в нефтеперерабатывающей отрасли, энергетической сфере, медицинском производстве. Качество производства и износостойкость переходов, помимо этого и долговечный срок эксплуатации нержавеющей стали даёт возможность соединять части трубопровода, которые располагаются в местах, куда трудно добраться.

Переходы концентрические нержавеющие DN 65×50х1.5 DIN 11852 / DIN 11850 Переход концентрический нержавеющий DN 65×50х1.5 — элемент трубопровода, имеющий коническую форму, и применяемый для выполнения надежного соединения труб различного диаметра. Особенностью переходов концентрического исполнения является тот факт, что центральная ось у них располагается в одной плоскости (и с увеличенной и с уменьшенной стороны), а потому задействовать их можно, как в горизонтальных, так и в вертикальных трубопроводах. Область применения Нержавеющие переходы можно отнести к числу высоко востребованных продуктов металлопроката, они активно используются в:

• Коммунальном хозяйстве;

• Пищевой промышленности;

• Сфере строительства;

• Химическом производстве;

• Нефтяной промышленности.

Положительные свойства Широкое распространение данное металлоизделие получило во многом благодаря внушительному числу эксплуатационных достоинств, к числу основных относятся:

• Высокий уровень надежности;

• Продолжительный срок службы;

• Хорошие прочностные показатели;

• Устойчивость к механическим повреждениям;

• Способность выдерживать существенные значения внутреннего давления.

Переходы концентрические нержавеющие DIN 11852 / DIN 11850 по цене от производителя всегда можно приобрести в нашей компании, причем в необходимом количестве. Всегда в наличии изделия, выполненные из сталей - AISI 316 316L 316TI, AISI 304 904L. Внутренний диаметр (DN) и другие характеристики, уточняйте у менеджеров из отдела продаж.

Переходы концентрические нержавеющие DN 80×40х1.5 мм DIN 11852 / DIN 11850 Концентрические переходы DN 80×40х1.5 мм можно отнести к числу универсальных изделий, ведь их можно использовать, как в горизонтальных, так и в вертикальных трубопроводах, но только этим число их положительных свойств не ограничилось, к ним также относятся:

• Надежность;

• Прочность;

• Длительный эксплуатационный период;

• Устойчивость к возникновению коррозионных явлений;

• Износостойкость.

Применение рассматриваемых переходов позволяет создать герметичное соединение, а значит существенно снижает риск возникновения каких-либо аварийных ситуаций. Область применения Переходы, выполненные из AISI 316 316L 316TI, AISI 304 904L можно отнести к числу наиболее востребованных, они нередко используются в нефтяной и газовой промышленности. Кроме того металлоизделия рассматриваемого типа активно применяют в:

• Строительстве;

• Системе ЖКХ;

• Пищевой промышленности.

В производстве данных деталей используется только качественная нержавеющая сталь, все работы ведутся на высокоточном оборудовании, перед поступлением в продажу, каждое готовое изделие проверяется на соответствие требованиям ГОСТ. Если Вас интересуют такие характеристики описываемой продукции, как внутренний диаметр (DN), длина или вес, то просто обратитесь к консультантам компании. Если хотите приобрести переходы концентрические DN 80×40х1.5 мм нержавеющие DIN 11852 / DIN 11850 по цене от производителя, то обращайтесь в нашу компанию.

В современных системах перегона жидкостей принято использовать продвинутые технологические устройства с различными элементами конструкции. Переходы концентрические нержавеющие DN 80×50х1.5 мм DIN 11852/DIN 11850 получили широкое применение в пищевой промышленности. Изготовлены из марки стали AISI 316, 316L, 316TI со специальным внутренним покрытием от воздействия агрессивной среды. Основные характеристики Конические переходы с маркой стали AISI 304 904L, DN отличаются от других стандартов внутренней обработкой всей поверхности с шероховатостью переходов 0,8-1,6 микрон. Служат для соединения трубных переходов разного диаметра между собой. Основная область применения участки разлива молочной продукции, алкоголя, пивные заводы. Вся продукция имеет сертификаты качества, изготовлена на новейшем оборудовании согласно продвинутым технологиям. Метод изготовления, гибка нержавеющих листов, полосы с применением продольной сварки. Размерный ряд определённой марки переходов соответствует размерам пищевых нержавеющих труб определённого диаметра, запорной, трубопроводной нержавеющей арматуры. В зависимости от предполагаемой рабочей среды переходы имеют различные методы изготовления. Получить подробную информацию, купить переходы нержавеющие DN 80×50х1.5 мм DIN 11852/DIN 11850 от производителя можно по телефонам указанным на сайте. Мы предлагаем демократичную цену, качество обслуживания, оперативную доставку по указанным адресам. Оптовым заказчикам предоставляются значительные скидки.

«МетллЭнергоХолдинг» поставляет переходы концентрические нержавеющие DN 80×65х2 мм DIN 11852 / DIN 11850 собственного производства. Переход концентрический из нержавейки – это конический элемент трубопровода, соединяющая трубы или трубную арматуру разных диаметров между собой. Такое изделие отличается от переходов других стандартов технологии обработки внутренней поверхности. Неровность внутренней поверхности соединительных частей трубопровода составляет Ra=0,8 микрон, шва Ra=1,6 микрон. Применение переходов Конический переход используют в машиностроительной, нефтегазовой и металлургической отраслях. Применяют трубные решения для трубопроводов с целью выполнения следующих задач:

• монтаж пищевой трубопроводной системы (линий розлива спиртных или напитков, не содержащих алкоголя);

• изготовление оборудования для пищевой промышленности;

• установка и обвязывание емкостей.

Характеристики соединительных части трубопровода нержавеющей стали

• Материал изготовления – сталь AISI 316 316L 316TI, AISI 304 904L.

• Рабочее давление изделия из нержавейки– Din11850, DIN 11852 – до 1 МПа (до 10 кгс/см кв.).

• Предельная температура для эксплуатации – от -40С до +300С.

Цена на металлопродукцию формируется в зависимости условий поставки: условий оплаты, количества изделий и места отгрузки. Точную стоимость вашего заказа можно узнать у менеджера. Доставка заказанных переходов осуществляется по всей территории РФ. Возможен самовывоз.
